ISS Tracker
« Quand le sage montre l’ISS, l’imbécile regarde le doigt »

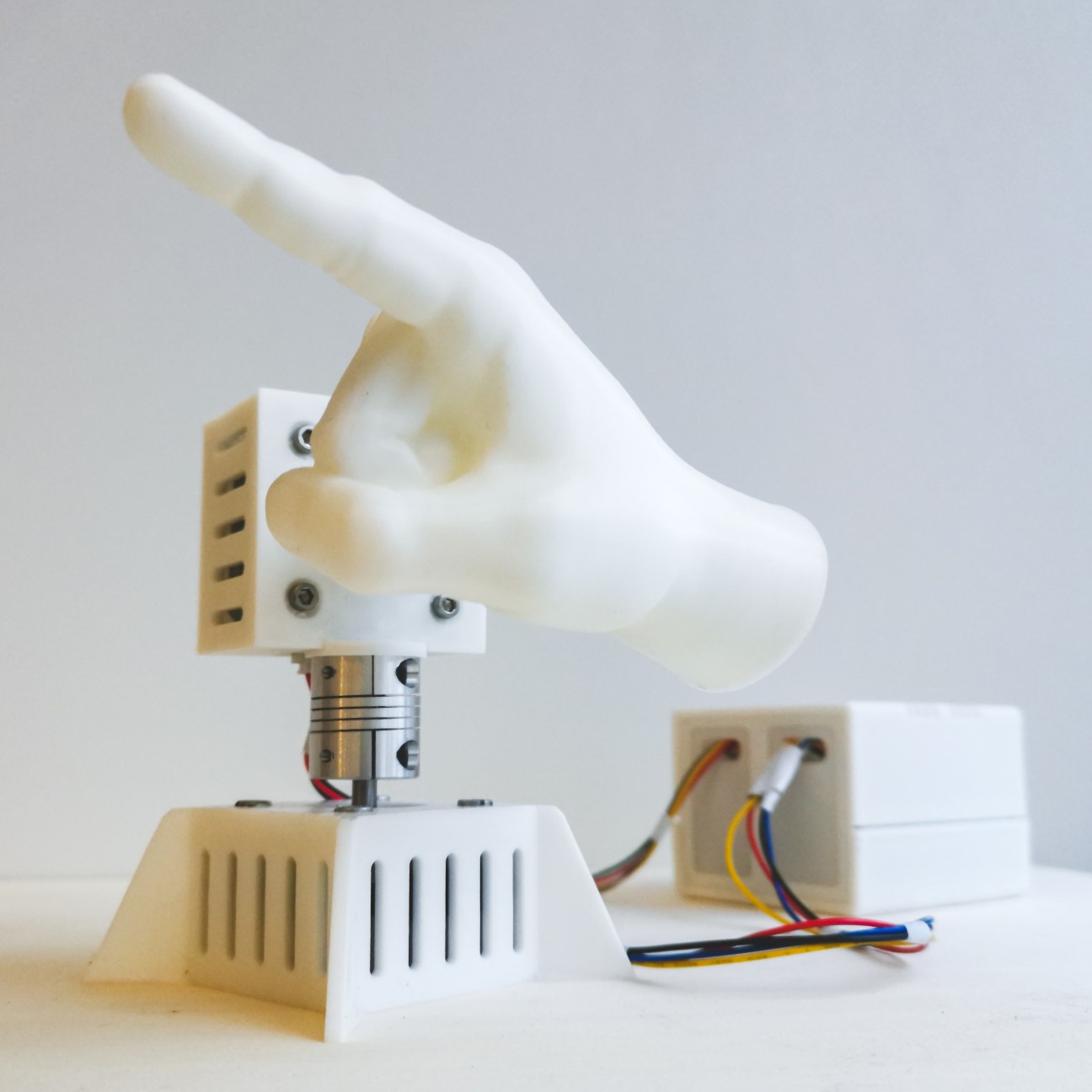

L’ISS Tracker suit en temps réel la Station Spatiale Internationale dans sa course autour du monde, en suivant son orbite et en pointant du doigt sa position dans le ciel à tout instant. Un projet inspiré par ma fascination pour l’espace, qui a toujours stimulé l’imagination de l’espèce humaine. Un hommage à la prouesse technique que représente l’ISS, et aux astronautes à son bord.

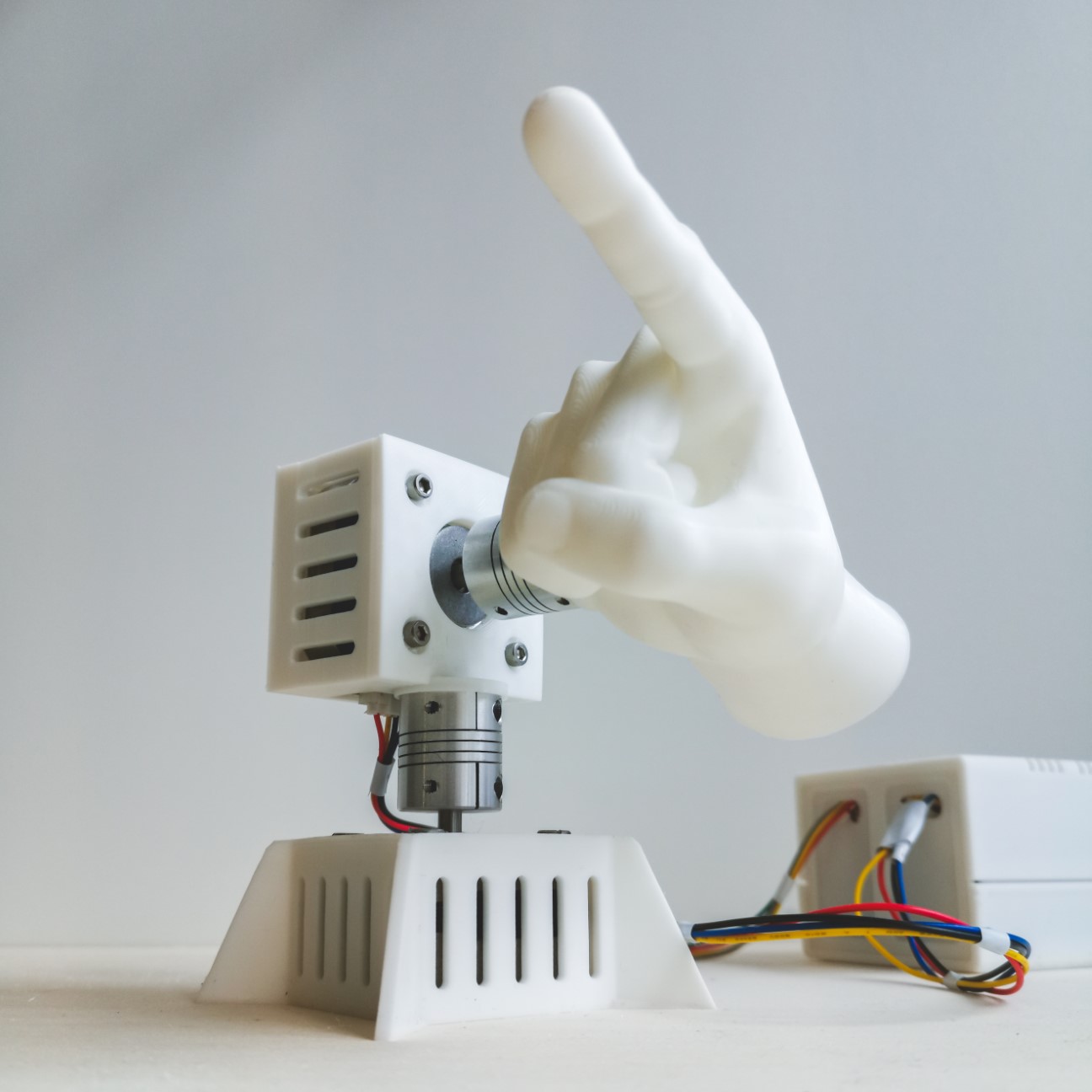

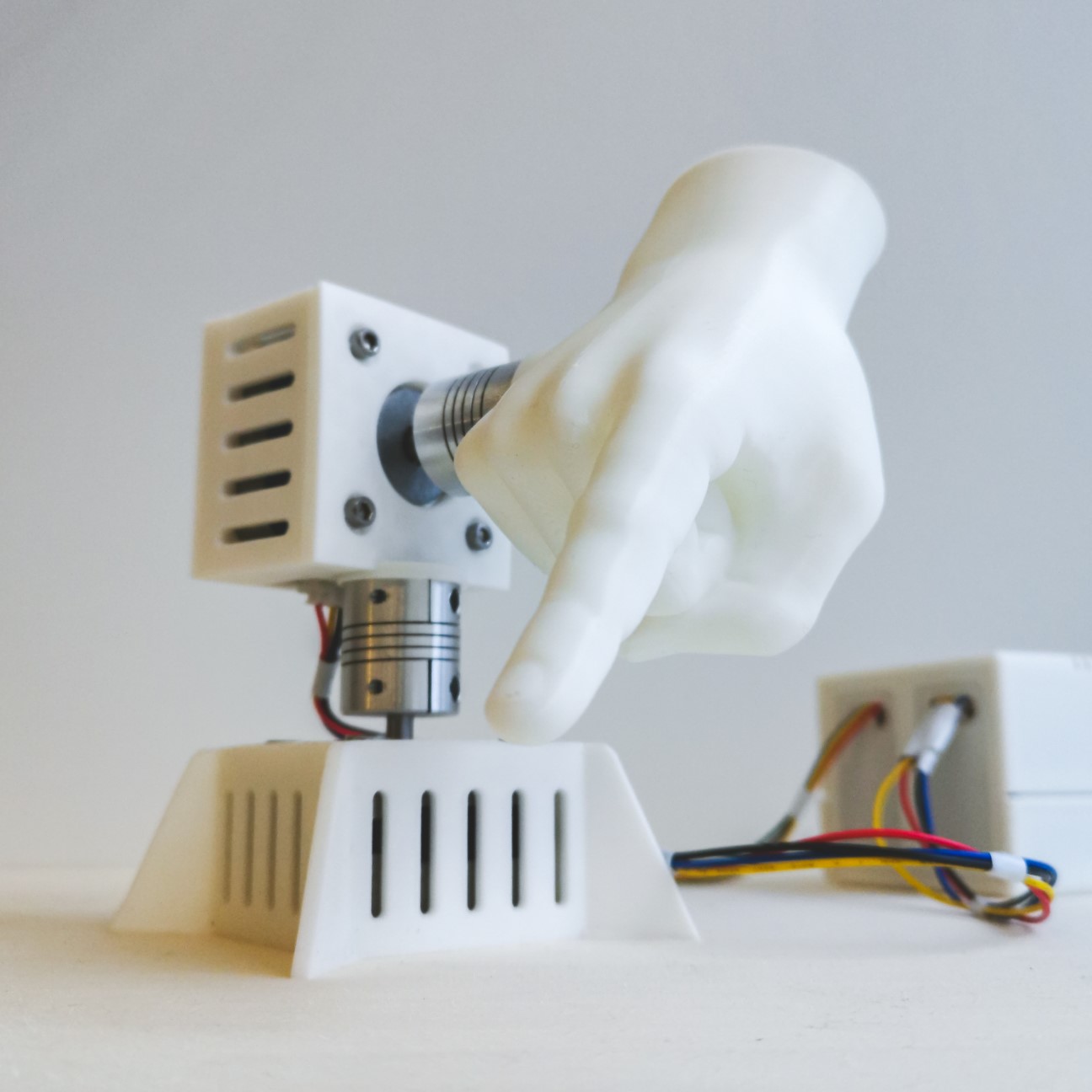

Il faut environ 92 minutes à la Station Spatiale Internationale pour faire le tour de la Terre. L’ISS Tracker se base sur les paramètres orbitaux à deux lignes, ou TLE (pour Two-Line Elements), pour déterminer l’orbite de la station et calculer sa position. L’azimut et l’élévation sont ensuite calculés par rapport aux coordonnées GPS de l’observateur, la date et l’heure, afin de définir la direction à pointer. La position de l’ISS est recalculée toutes les 10 secondes et la direction pointée par la main de l’ISS Tracker est mise à jour.

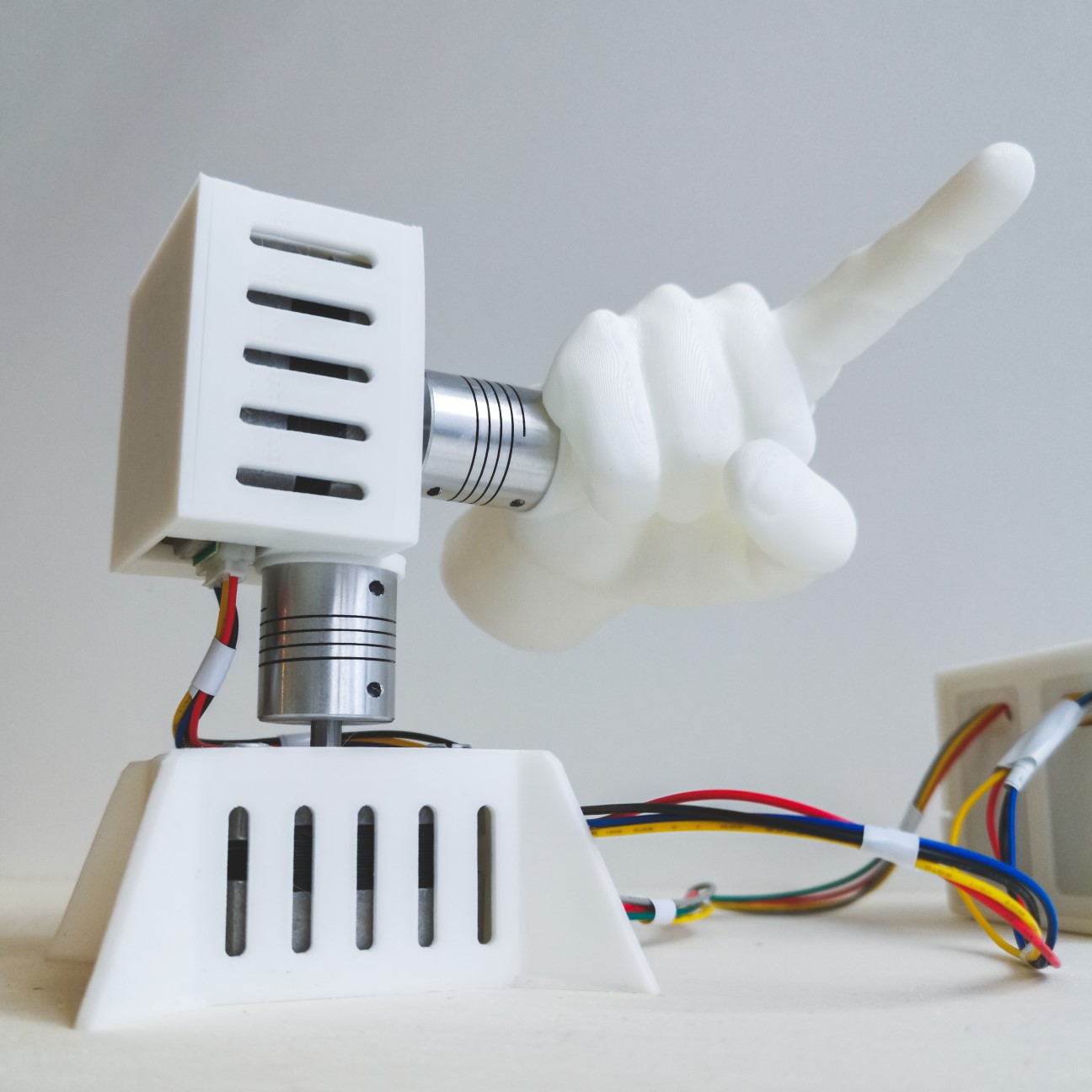

Techniquement, l’ISS Tracker se base sur un Arduino Uno, un shield CNC, un module RTC, deux moteurs stepper Nema. La position de l’ISS, l‘azimut et l’élévation sont calculés directement par l’Arduino, grâce à l’excellente librairie ArduinoP13 de Thorsten Godau, basé sur l’algorithme Plan 13 de James Miller, utilisé pour déterminer la position des satellites autour de la Terre.
2019 – Impression 3D, cartes électroniques, moteurs
ISS Tracker
« When the sage points at the ISS, the fool looks at the finger »

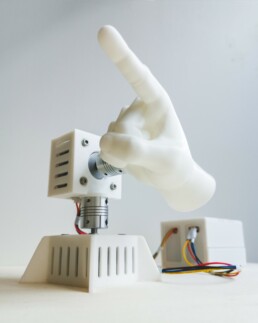

The ISS Tracker follows the International Space Station in real time in its race around the world, following its orbit and pointing its position in the sky at all times. A project inspired by my fascination with space, which has always stimulated the humankind’s imagination. A tribute to the technical prowess that is the ISS, and to the astronauts on board.

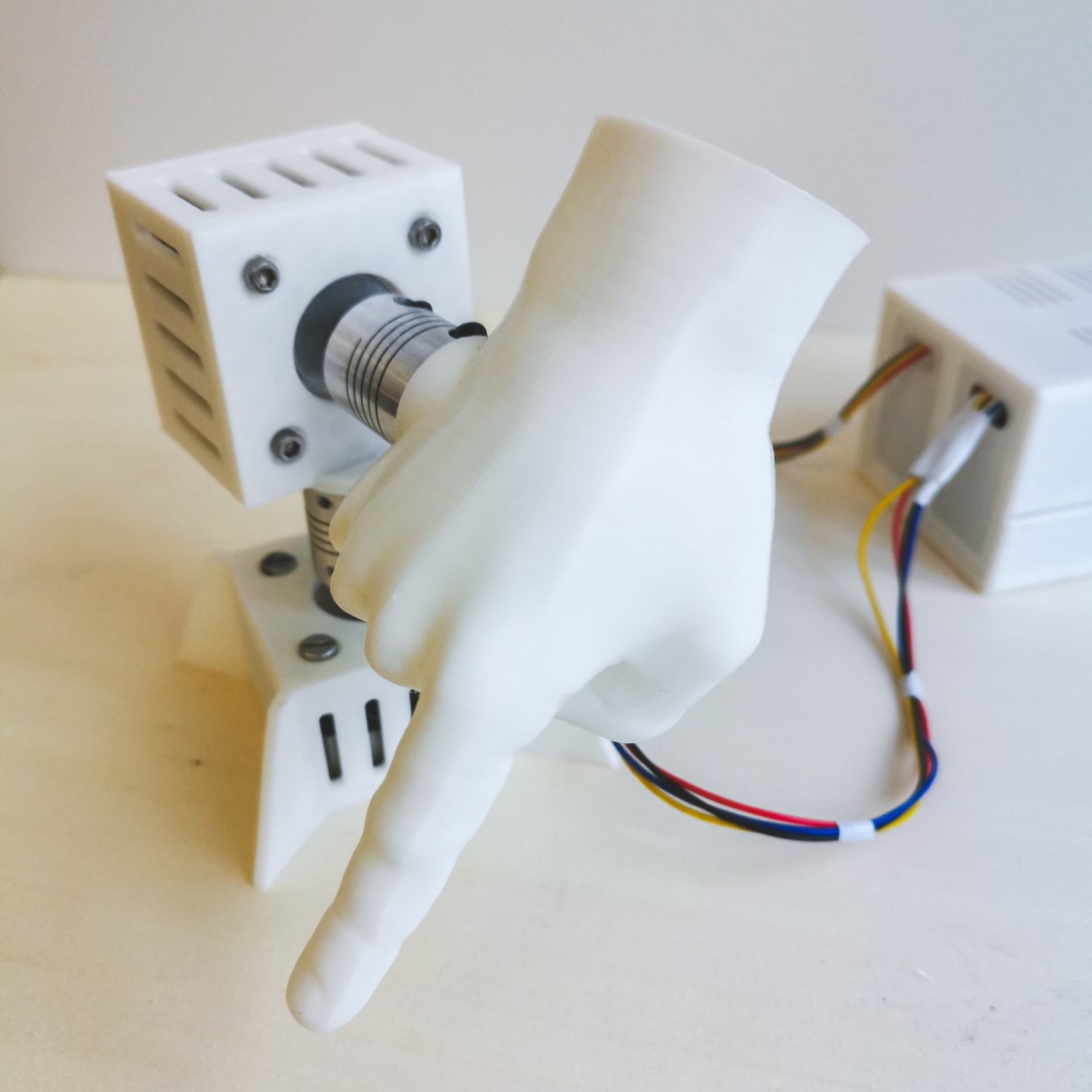

The International Space Station takes around 92 minutes to circle the Earth. The ISS Tracker uses two-line orbital parameters, or TLE (for Two-Line Elements), to determine the orbit of the station and calculate its position. The azimuth and elevation are then calculated relative to the GPS coordinates of the observer, the date and time, in order to define the direction to point. The position of the ISS is recalculated every 10 seconds and the direction pointed by the hand of the ISS Tracker is updated.

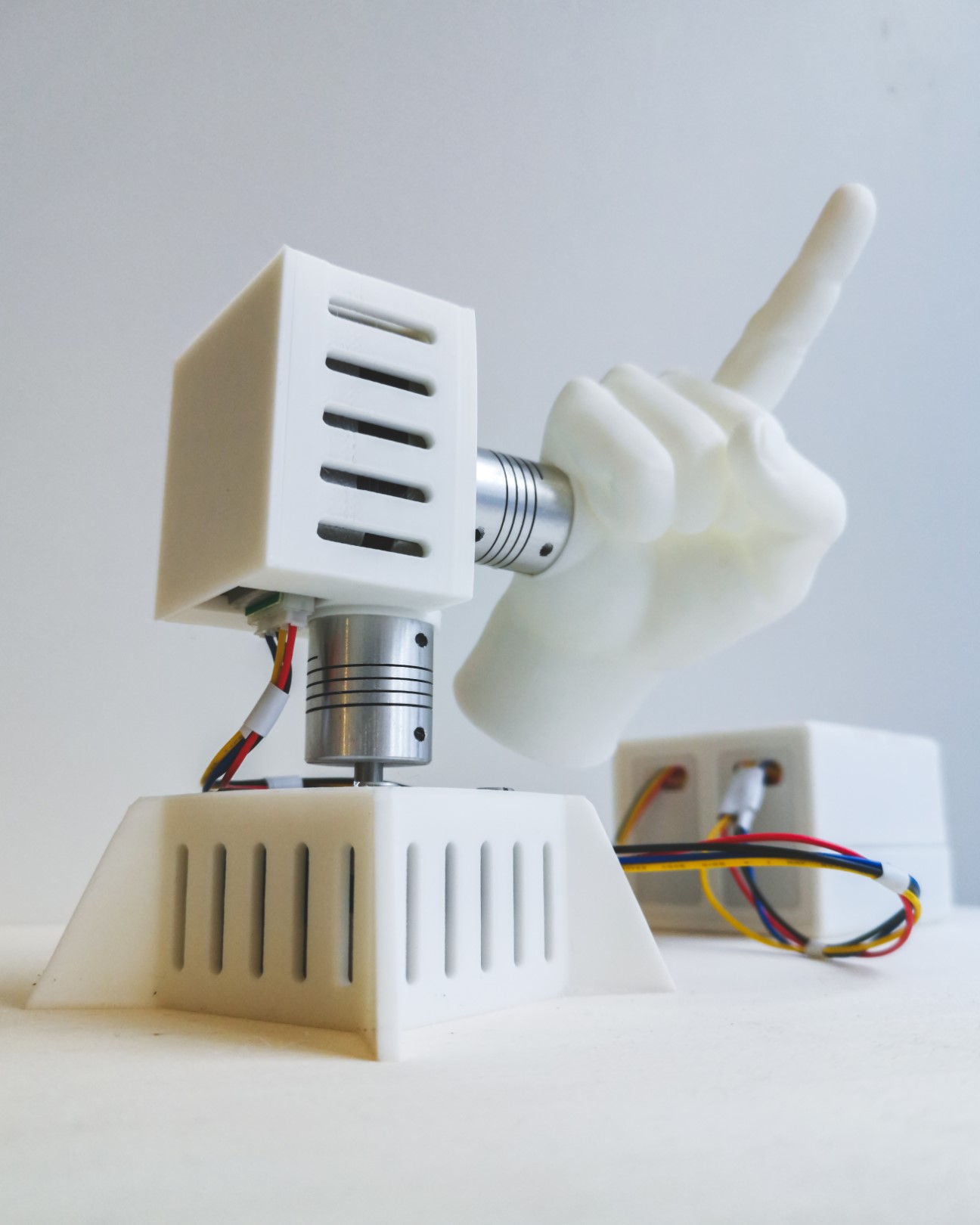

Technically, the ISS Tracker is based on an Arduino Uno, a CNC shield, an RTC module, two Nema stepper motors. The position of the ISS, the azimuth and the elevation are calculated directly by the Arduino, thanks to the excellent ArduinoP13 library by Thorsten Godau, based on the Plan 13 algorithm of James Miller, used to determine the position of the satellites around the Earth.
2019 – 3D printing, electronic boards, motors
